Замена ремня ГРМ и помпы на Renault Laguna 3 1.5 dci K9K

1) Заезжаем на яму, выворачиваем колёса в право, снимаем защиту ДВС и поддонкрачиваем двигатель упирая домкрат в поддон.

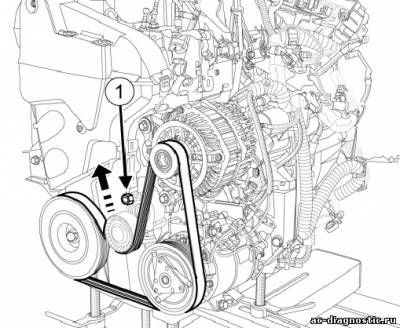

2)Снимаем приводной ремень

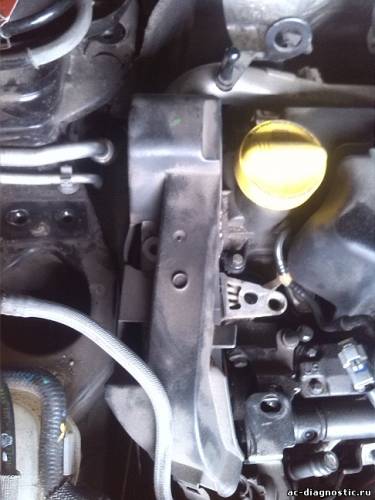

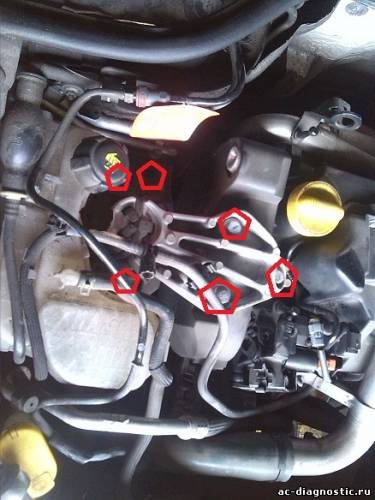

3)Откручиваем болты правой опоры двигателя и снимаем её.

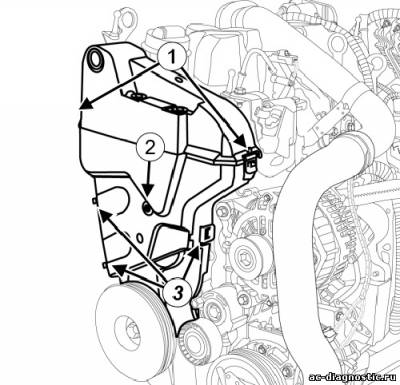

4)Снимаем пластиковый защитный кожух ремня ГРМ, он держится на защёлках и один болт или фиксатор по центру, легко выкрутить через отверстие снятой опоры ДВС.

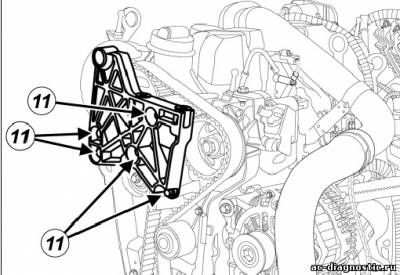

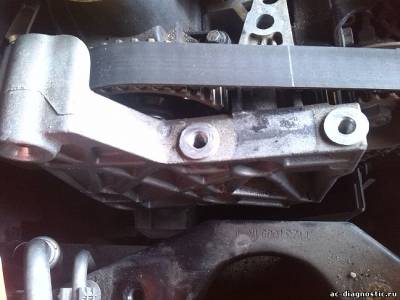

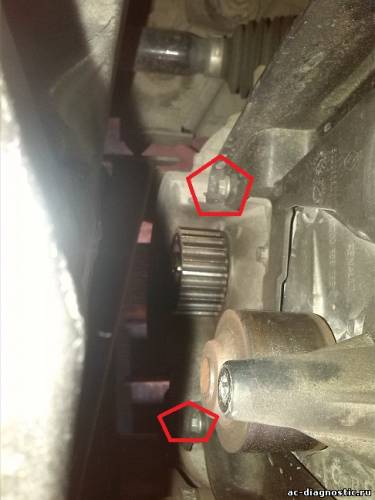

5)Снимаем кронштейн крепления опоры двигателя

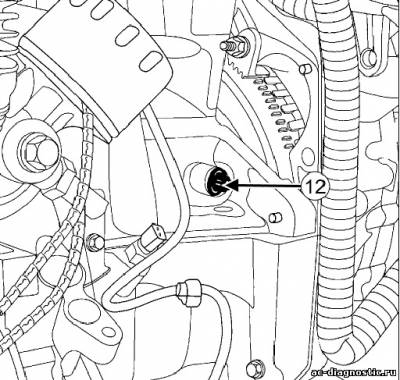

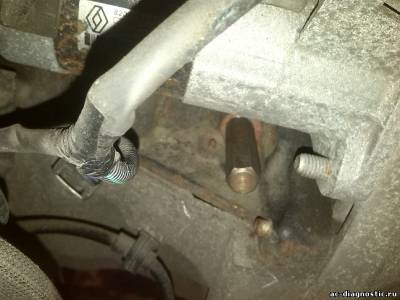

6)Выкручиваем заглушку, болт на Е14 в блоке ДВС для фиксатора КВ

7)Проворачиваем двигатель за КВ по часовой стрелке пока отверстия ступицы зубчатого шкива РВ не окажется почти на против отверстия в ГБЦ

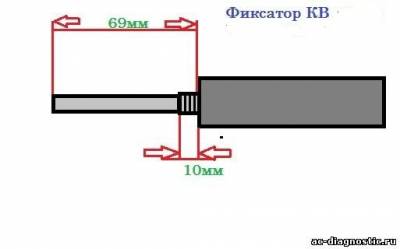

8)Вкручиваем фиксатор КВ и плавно по часовой стрелке упираем КВ в фиксатор

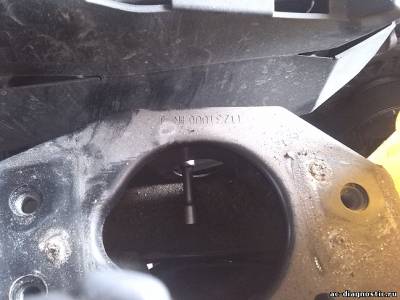

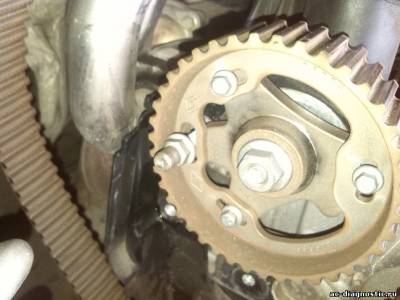

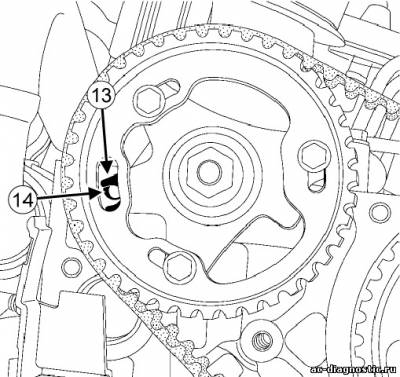

9) После того как мы упёрлись КВ в фиксатор, нужно вставить фиксатор (можно использавать болт подходящий по диаметру отверстия) в ступицу зубчатого шкива РВ и отверстие ГБЦ, которые совместились при упоре КВ в фиксатор.

10)Откручиваем шкив КВ удерживая отвёрткой через отверстие возле стартера за зуб маховика. (тут понадобится напарник)

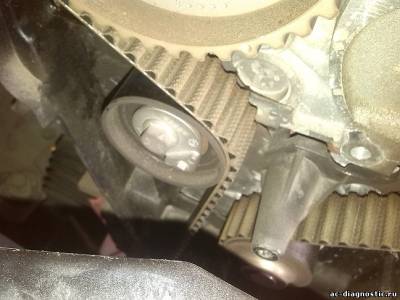

11)Снимаем ремень ГРМ отжав натяжной ролик

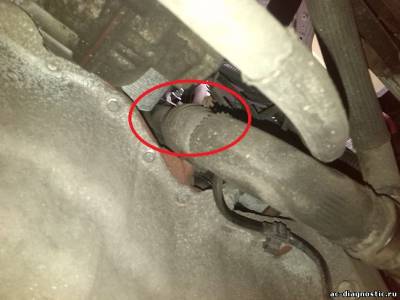

12)Теперь можно заняться заменой помпы для этого спускаемся под машину и ужав хамут стягиваем патрубок возле блока двигателя.

Не забываем подставить ёмкость для антифриза :)
13)Снимаем пластиковую защиту которая крепится к блоку двигателя и не даёт возможности открутить помпу. Крепится она болтами на 8 и достаётся крайне сложно как и вставляется на место. Будет мешать шкив ТНВД но покрутив защиту она должна выйти.

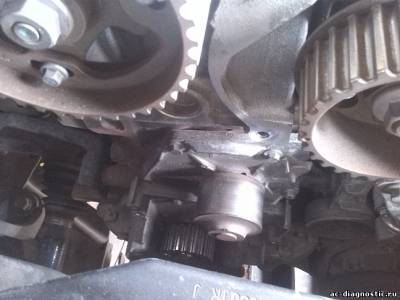

14) Получили доступ к помпе теперь откручиваем 5 болтов на 8 и снимаем её.

15)Устанавливаем новую помпу и ставим защиту на своё место.

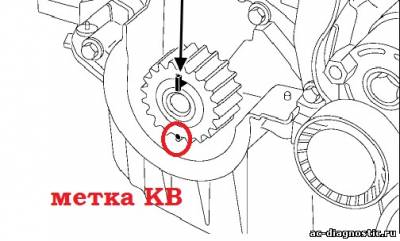

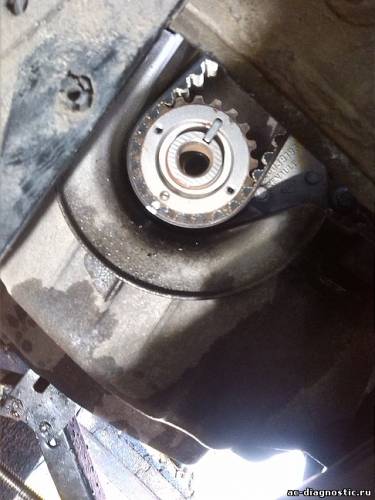

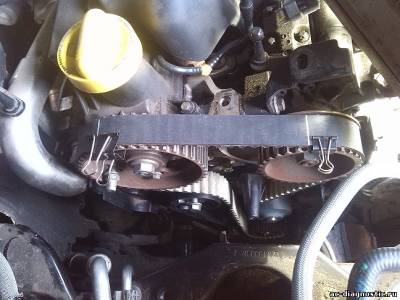

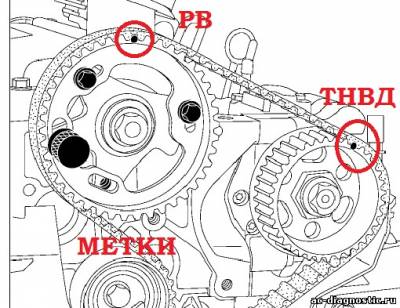

16)Устанавливаем ремень ГРМ. Метки есть на зубчатом шкиве РВ, ТНВД и КВ так же метки есть на самом ремне. Совмещаем метки на шкива с метками на ремне. (между метками РВ и ТНВД должно быть ровно 19 канавок, а между КВ и ТНВД 51 канавка) Ремень начинаем устанавливать с КВ.

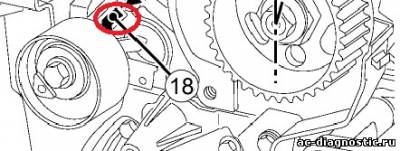

17)Теперь устанавливаем натяжной ролик ремня ГРМ, у ролика есть выступ который должен попасть в отверстие на головке.

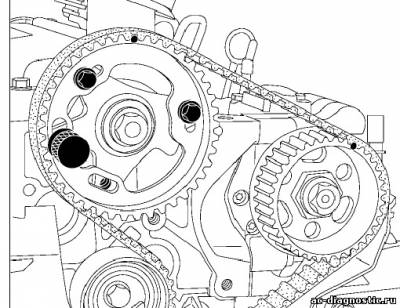

18)Выкручиваем нижний болт с зубчатого шкива РВ и немного ослабляем 2 оставшихся.

19)Натягиваем ремень роликом, используем шестигранник на 6. Для натяжки эксцентрик поворачивается против часовой стрелки, совмещаем метку натяжки со стрелкой и зажимаем ролик гайкой на 13.
Вкручиваем и зажимаем нижний болт крепления зубчатого шкива РВ, и зажимаем 2 оставшихся.

20)Устанавливаем шкив КВ и зажимаем его упираясь в фиксатор КВ (зажимать шкив таким образом можно, ОТКРУЧИВАТЬ НЕЛЬЗЯ)
21) Вынимаем фиксаторы КВ и РВ проворачиваем двигатель на 2 или 4 оборота и вставляем фиксатор КВ как делали ранее, плавно упираем КВ в фиксатор и вставляем фиксатор в отверстие ступицы РВ и ГБЦ. Если фиксатор РВ зашёл без проблем значит всё сделано верно. Проверяем натяжку, смотрим на метку, если всё ОК вынимаем фиксаторы и начинаем сборку, устанавливаем всё в обратной последовательности. Кронштейн опоры, пластиковую защиту, приводной ремень, опору ДВС, заглушку в блок двигателя не забываем вкрутить, одеваем патрубок и заливаем антифриз, развоздушка на патрубке печки и корпусе термостата.

Отчёт не является прямым руководством по ремонту.
